掌握石英元件選型關鍵，解析頻率精度、負載電容、封裝

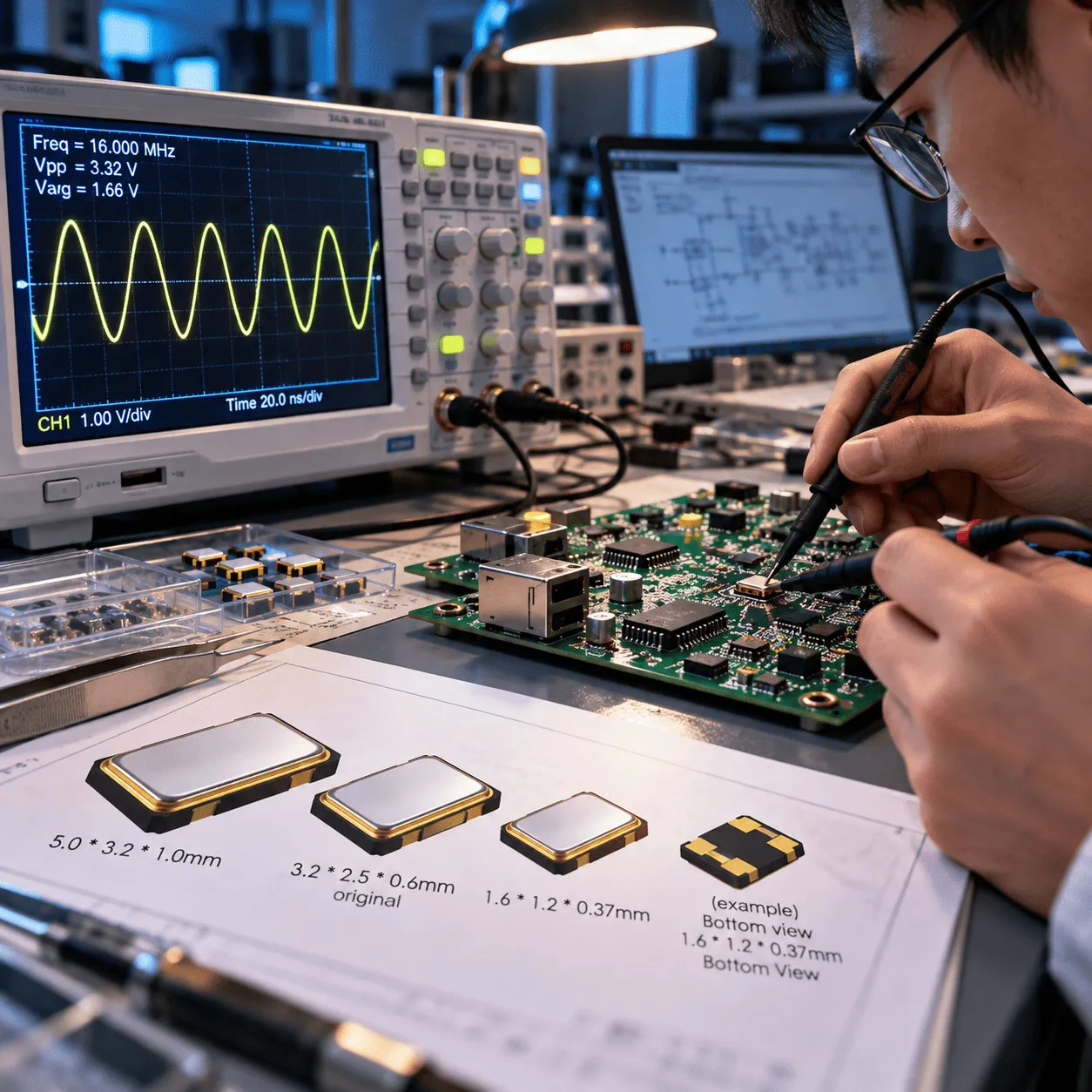

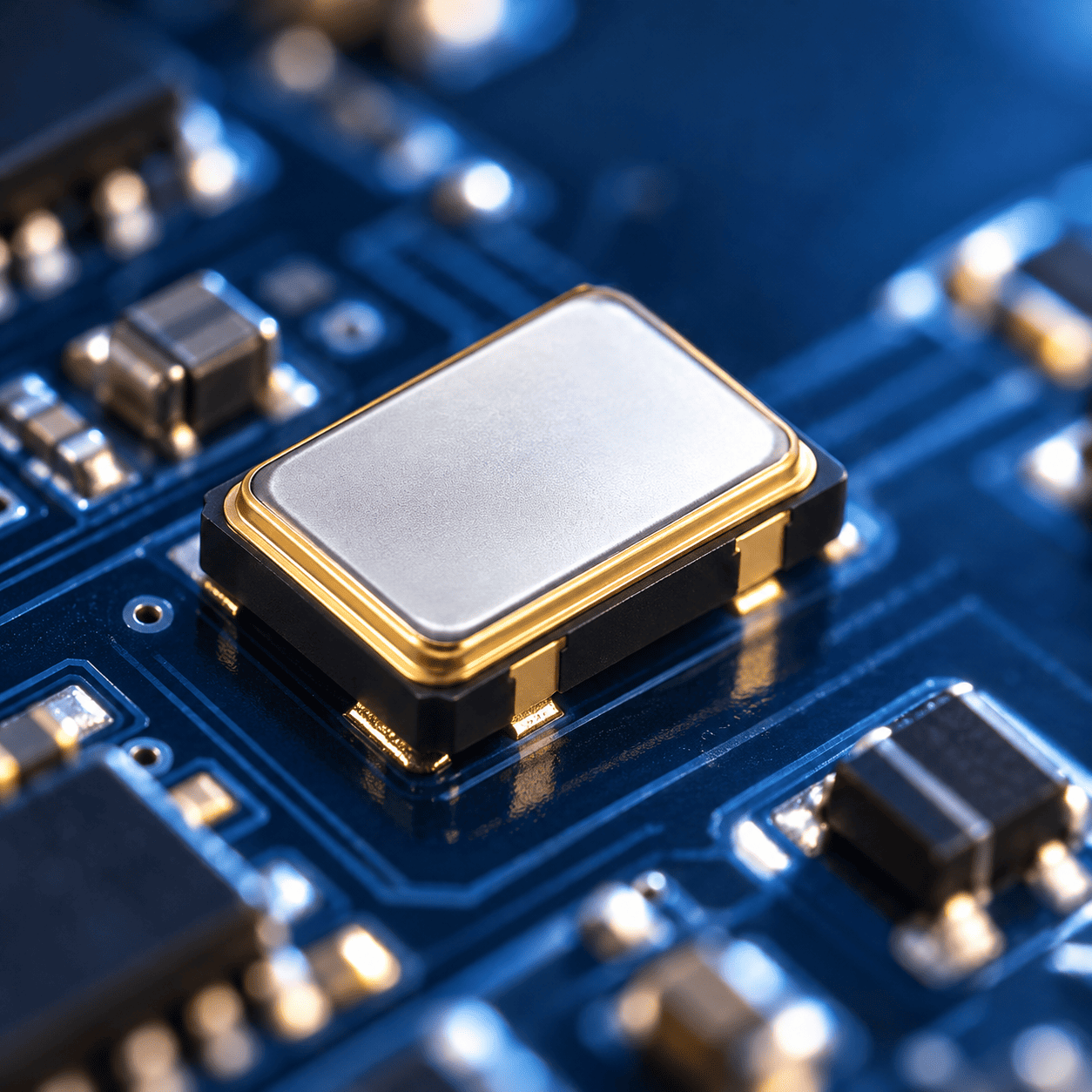

石英諧振器是什麼？工作原理、規格與應用完整解析

石英諧振器是電子設備中常見的頻率控制元件，從工業電腦、網通設備到各類電子控制系統，都需要穩定的時脈訊號維持正常運作。

對研發工程師來說，石英諧振器不只是確認頻率就能完成選型。頻率精度、負載電容、等效串聯電阻及封裝尺寸，都可能影響電路的實際表現。了解工作原理與規格差異，有助於降低設計風險，也能讓後續採購與量產更順利。

石英諧振器是什麼？認識基本工作原理

石英諧振器（Quartz Crystal Resonator）是利用石英晶體壓電效應製成的被動式頻率控制元件。

當石英晶體受到交變電場作用時，會產生機械振動，並在特定頻率附近形成共振特性。搭配適當的振盪電路後，便能產生穩定的週期性訊號，作為電子系統的時脈參考。

需要注意的是，石英諧振器本身並不會獨立輸出時脈，必須搭配 MCU 內部或外部振盪電路才能正常運作。

石英諧振器有哪些重要規格？

進行石英元件選型時，建議優先確認以下五項規格。

1. 工作頻率（Frequency）

常見頻率包括 32.768kHz、16MHz、25MHz 等，應依 MCU、通訊晶片及系統設計需求選擇。

2. 頻率容差（Frequency Tolerance）

通常以 ppm 表示。例如 16MHz、±20ppm 的晶體，在指定參考條件下，初始頻率偏差約為 ±320Hz。

3. 負載電容（Load Capacitance）

負載電容會影響晶體的實際振盪頻率。若外部電容與 PCB 寄生電容配置不當，可能造成頻率偏移。

4. 等效串聯電阻（ESR）

ESR 與振盪電路的啟動能力密切相關。選型時需確認晶體 ESR 是否符合晶片振盪電路的設計要求。

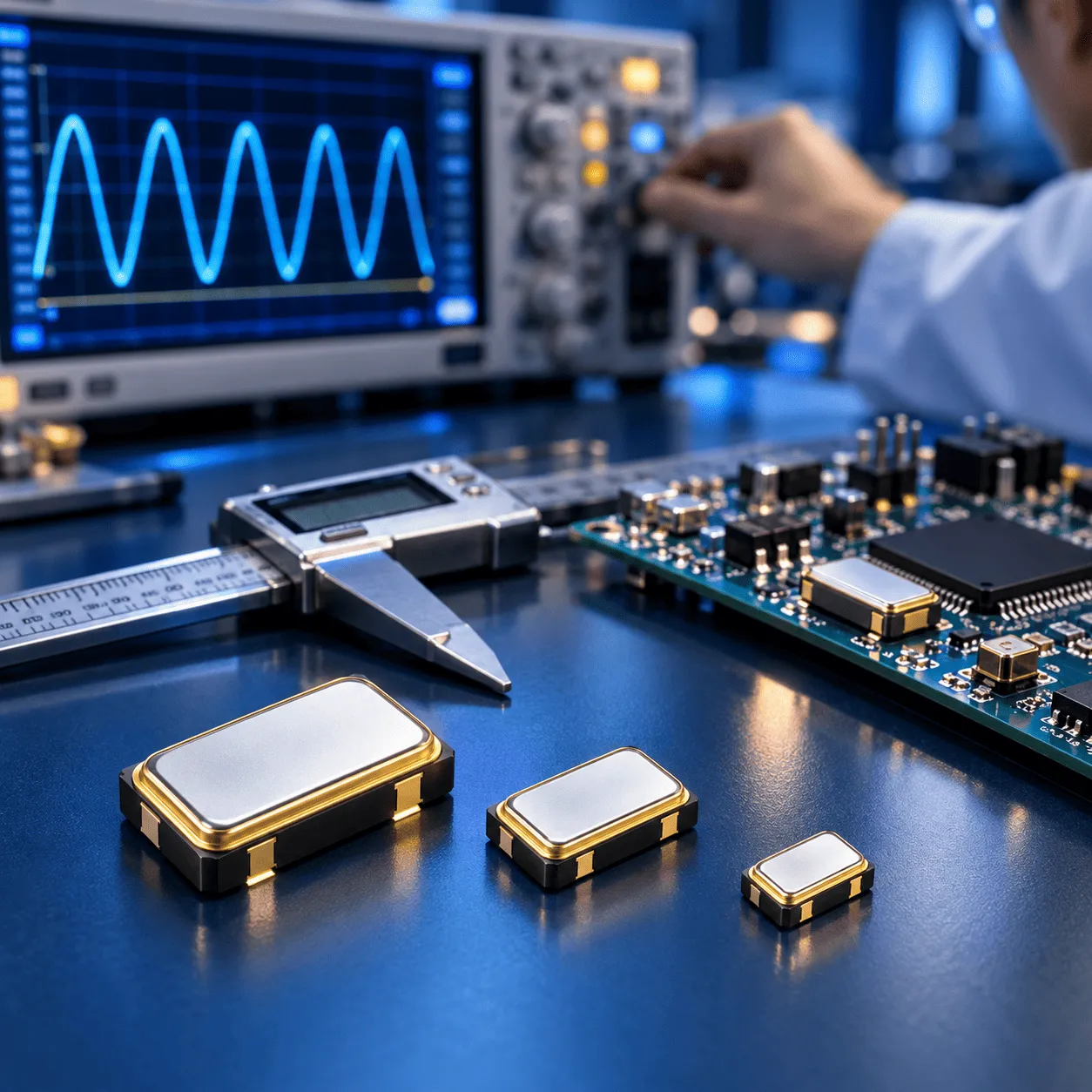

5. 封裝尺寸與工作溫度

常見 SMD 封裝包括 3225、2520、2016 等。除了 PCB 空間，也需考慮工作溫度、製程條件與產品可靠度。

石英晶體不振盪？常見原因與檢查方向

在電路開發或測試階段，若遇到石英晶體不振盪，不一定是晶體本身故障。

常見原因包括：

• 負載電容與晶體規格不匹配。

• 晶體 ESR 過高或振盪電路負阻裕度不足。

• PCB 走線過長，造成寄生電容或雜訊影響。

• MCU 振盪模式、驅動能力或相關設定不正確。

建議先確認晶片原廠建議電路，再檢查晶體規格與實際 PCB 設計。量測時也應留意探棒可能對振盪電路造成額外負載，避免誤判。

晶體頻率不穩，可能受到哪些因素影響？

晶體頻率不穩可能與環境溫度、負載電容、電源雜訊、機械應力及元件老化有關。

例如，設備在高低溫環境中運作時，晶體頻率可能依其頻率溫度特性產生變化。若應用對時脈精度要求較高，就需要確認整個工作溫度範圍內的頻率誤差。

另外，初始頻率容差不等於完整的頻率穩定度。工程師應將溫度、老化與電路負載等因素納入整體誤差預算。

振盪器選型比較：石英諧振器、XO、TCXO 有何差異？

石英諧振器與石英振盪器雖然都與時脈控制有關，但工作方式並不相同。

元件類型	主要特性	適用需求
石英諧振器 Crystal	被動式元件，需搭配振盪電路	MCU、一般電子控制系統
石英振盪器 XO	內建振盪電路，可輸出時脈	需要獨立時脈訊號的設備
溫度補償振盪器 TCXO	具備溫度補償功能	對溫度穩定度要求較高的應用

進行振盪器選型比較時，除了頻率精度，也要考慮供電電壓、功耗、輸出格式、啟動時間與成本。

若系統已有適合的振盪電路，石英諧振器可能是合理選擇；若需要獨立時脈輸出，則可評估 XO 或 TCXO。

石英諧振器常見應用有哪些？

石英諧振器廣泛應用於不同電子設備，包括：

• 工業電腦： 提供處理器、控制器及周邊電路所需的頻率參考。

• 網通設備： 支援通訊晶片與相關控制電路的時脈需求。

• 物聯網裝置： 配合微控制器及通訊模組運作。

• 電子控制系統： 提供控制與計時功能所需的穩定頻率。

不同應用對精度、溫度、功耗及封裝的要求不盡相同，應以實際系統規格為選型依據。

如何選擇適合的石英諧振器供應商？

除了技術規格，供應商能否提供完整產品資料、樣品評估及穩定供應，也是開發與採購階段的重要考量。

建議在詢問產品時，提供工作頻率、頻率容差、負載電容、ESR、封裝尺寸、工作溫度及預估需求量，讓供應商更容易協助確認適合的規格。

台宙晶體科技專注於石英元件相關產品與服務，若正在進行石英元件選型，歡迎提供應用條件與設計需求，一起討論適合的產品方向。

FAQ｜石英諧振器常見問題

Q1：石英諧振器與石英振盪器有什麼不同？

石英諧振器是被動式元件，必須搭配振盪電路；石英振盪器則內建振盪電路，通常可直接提供時脈輸出。兩者應依系統架構、頻率精度與成本需求選擇。

Q2：石英晶體不振盪一定是元件損壞嗎？

不一定。負載電容不匹配、ESR 過高、負阻裕度不足、PCB 佈局及 MCU 設定，都可能造成無法起振。建議先檢查電路匹配，再評估元件狀態。

Q3：石英諧振器的頻率精度越高越好嗎？

不一定。應依實際系統需求評估。除了初始頻率容差，也需考慮溫度穩定度、老化及電路負載造成的頻率偏差，才能選擇合適規格。

結語：掌握石英諧振器規格，讓選型更有效率

石英諧振器雖然體積小，卻是影響電子系統時脈品質的重要元件。

從工作原理、頻率精度、負載電容到 ESR 與封裝尺寸，每項規格都應與實際電路條件相互配合。若能在開發初期完成規格確認及測試驗證，有助於減少後續修改與量產風險。
