石英諧振器（Quartz Crystal Resonator）是電子設備中常見的頻率控制元件，廣泛應用於工業電腦、網通設備、消費電子與自動化控制系統。它能提供穩定的頻率參考，協助電子電路維持準確的時序與訊號同步。
對研發工程師而言，了解石英諧振器的工作原理、重要規格及石英元件選型方法，有助於降低電路設計風險，提升產品穩定性。
石英諧振器利用石英晶體的**壓電效應（Piezoelectric Effect）**運作。當晶體受到交變電場作用時，會產生機械振動；當外加訊號接近其共振頻率時，便形成明顯的共振特性。
石英晶體具有高品質因數（Q 值），因此適合用於需要精確頻率控制的電子設備。
不過，石英諧振器本身屬於被動元件，必須搭配適當的振盪電路，才能產生持續的時脈訊號。
進行石英元件選型時，建議優先確認以下規格：
標稱頻率（Frequency）： 常見規格包括 32.768 kHz、16 MHz、25 MHz、40 MHz 等，須符合系統需求。
負載電容（Load Capacitance, CL）： 影響實際振盪頻率，必須與電路設計匹配。
頻率容差（Frequency Tolerance）： 表示指定參考條件下，實際頻率與標稱頻率的偏差。
頻率溫度特性（Frequency Stability）： 描述溫度變化造成的頻率偏移。
等效串聯電阻（ESR）： 影響振盪電路的啟振能力及振盪裕度。

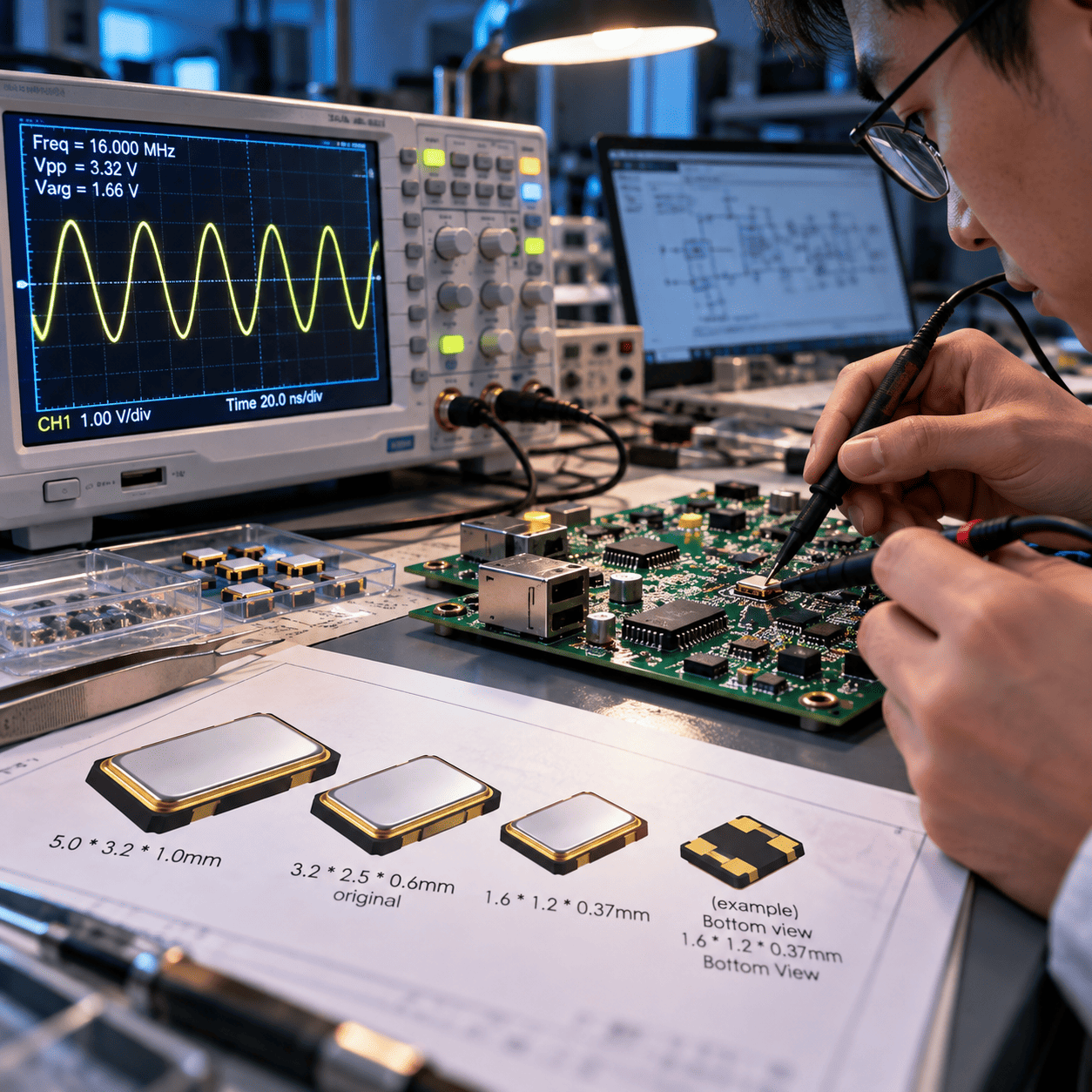

封裝尺寸： 常見 SMD 尺寸包括 3225、2520、2016、1612 等，須配合 PCB 空間與製程需求。
選型時不能只比較頻率與價格，更需要確認晶體參數與主控晶片振盪電路的相容性。

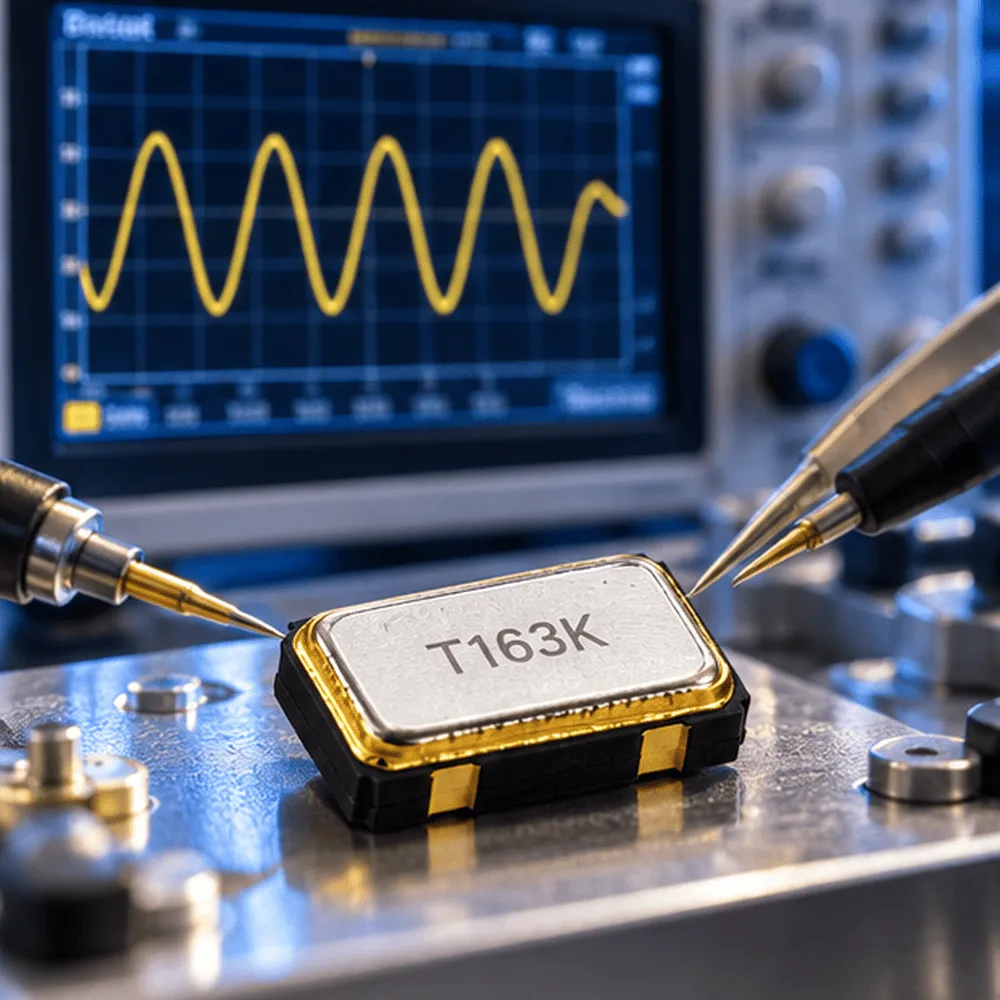

在產品開發或電路驗證階段，石英晶體不振盪是工程師可能遇到的問題。
常見原因包括負載電容不匹配、ESR 過高、振盪電路增益不足、PCB 佈線不佳，以及焊接或元件損傷。
當發生無法啟振的情況時，建議先檢查電源與振盪器設定，再確認晶體規格、外接電容及 PCB 佈局。
必要時可進一步評估振盪電路的負電阻與啟振裕度，避免只透過更換晶體解決問題。
晶體頻率不穩可能導致通訊錯誤、系統時序偏移或設備運作異常。
造成頻率偏移的因素包括環境溫度變化、負載電容誤差、電源雜訊、機械應力及晶體老化。
改善方式可從確認負載電容、優化 PCB 接地與佈線、降低干擾，以及選擇符合工作溫度範圍的晶體著手。
對於要求更高頻率穩定度的應用，也可評估溫度補償型晶體振盪器（TCXO）。
石英諧振器（Crystal）與石英振盪器（Oscillator）雖然都用於頻率控制，但兩者的電路整合方式不同。
石英諧振器需要搭配外部振盪電路，通常適合具備晶體振盪功能的 MCU、處理器及通訊晶片。
石英振盪器則整合振盪電路，可直接輸出時脈訊號，適合需要獨立時鐘來源的系統。
進行振盪器選型比較時，應評估頻率精度、溫度穩定度、供電電壓、輸出格式、功耗及整體成本，而非僅比較單一元件價格。
石英諧振器廣泛應用於各類電子系統：
工業電腦： 提供處理器及周邊控制電路的頻率參考。
網路通訊設備： 支援乙太網路控制器及通訊晶片的時脈需求。
工業自動化： 應用於 PLC、感測器及控制模組。
消費電子： 應用於智慧家電、穿戴設備及物聯網產品。
汽車電子： 支援車載控制與通訊系統，並須符合相應的可靠度要求。
除了確認規格，工程師與採購人員也應重視供應商的品質一致性、技術支援、交期與長期供貨能力。
TopCrystal 可作為石英元件選型與規格討論的聯繫窗口，協助客戶釐清應用需求與產品匹配條件。
正在開發新產品，或遇到石英晶體不振盪、晶體頻率不穩等問題？歡迎提供晶片型號、目標頻率及工作環境需求，進一步討論合適的石英元件方案。
石英諧振器是被動頻率控制元件，需要外部振盪電路；石英振盪器則整合振盪電路，可直接提供時脈輸出。兩者應依系統架構、頻率精度與功耗需求選擇。
可能與負載電容不匹配、ESR 過高、振盪電路驅動能力不足、PCB 佈局或元件損傷有關。建議依序檢查電路設定、晶體規格與啟振裕度。
不一定。應先確認溫度變化、負載電容、電源雜訊及電路設計是否造成頻率偏移。如果應用要求更高的頻率穩定度，再評估 TCXO 等方案。
